Инструкции по применению фиброцементных плит

Навесные фасадные системы с воздушным зазором включают в себя металлическую или деревянную подконструкцию (каркас), слой теплоизоляции (или без него) и облицовочную плиту.

При монтаже облицовочного экрана следует учитывать температурные деформации подконструкции и температурно-влажностные деформации облицовки. В связи с этим обязательно использовать ленту EPDM между фиброцементной плитой и металлическими направляющими каркаса. Уплотнительная лента устанавливается по всей длине вертикальной направляющей под облицовочную плиту, обеспечивает плотное прилегание облицовки к направляющей, снижает шумовой эффект от вибрации облицовки, а также обеспечивает дополнительную герметизацию системы.

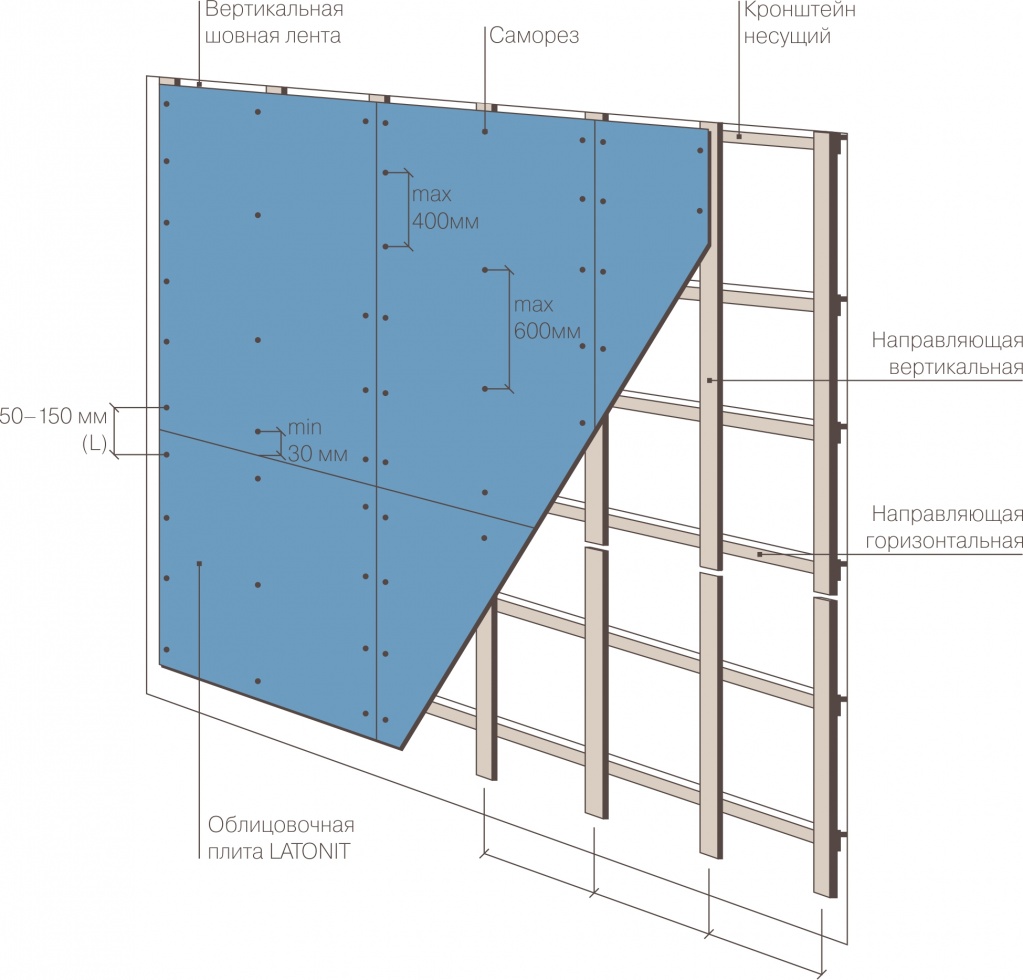

ПКрепление облицовочных плит осуществляется с помощью заклепок или самонарезающих винтов из коррозионностойкой стали. При креплении плиты расстояние от саморезов (заклепок) до нижней и верхней кромок плиты: для плит длиной до 1 м – 50 мм, от 1 м до 1,5 м – 100 мм, свыше 1,5 м - 150 мм. Расстояние от саморезов (заклепок) до боковых кромок плиты – min 30 мм, шаг между саморезами (заклепками) по краю плиты – не более 400 мм; допускается крепить середину листа с шагом max 600 мм.

Для исключения возможных разрушений плиты в точках её крепления заклепки необходимо устанавливать в отверстие в сочетании с втулкой, которая не позволяет пережимать плиту при монтаже к направляющей. Длина используемой втулки должна соответствовать толщине облицовочной плиты +2мм. При креплении плит на фасаде саморезами, в целях исключения механического повреждения в результате температурно-влажностных деформаций, возникающих в эксплуатации фасада в естественных условиях, не допускается перетяжка. Технологический зазор между торцами плит – от 6 до10 мм.

---

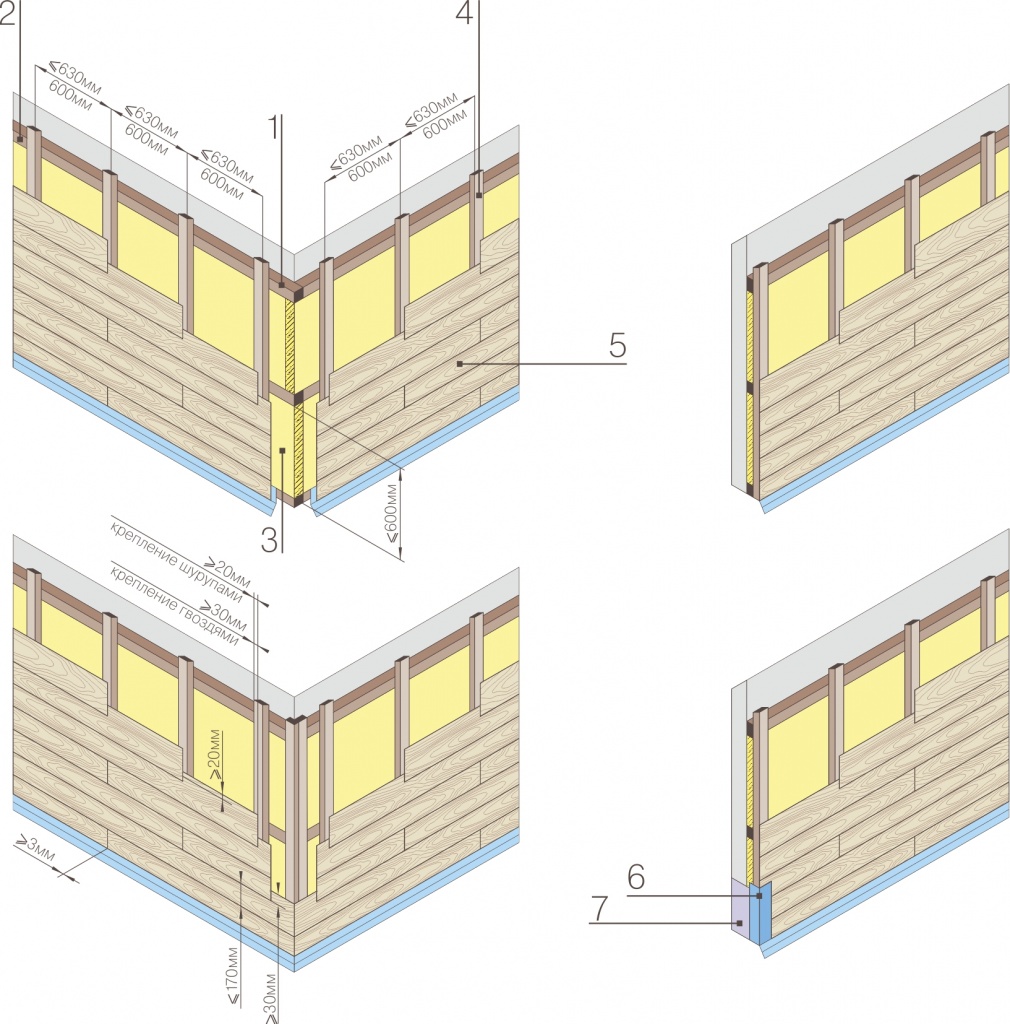

Монтаж фиброцементных сайдинг-панелей

1. Горизонтальная обрешетка. Размеры ≥ 50мм x 30мм, расстояние между гори-зонтальными брусками обрешетки ≥ 600мм.
2. Анкерное крепление. Осуществляется при помощи шурупов и дюпелей. Шаг ≤800мм.
3. Теплоизоляция. Устанавливается в случае необходимости.
4. Несущая вертикальная обрешетка. Вертикальную обрешетку соединить в точках пересечения двумя соединительными элементами с горизонтальной обрешеткой. Бруски вертикальной обрешетки должны иметь ширину не менее 40мм, в местах соединения горизонтальных досок ширина должна составлять не менее 70мм. Оптимальное расстояние между осями вертикальных брусков составляет 600мм.
5. LATONIT-сайдинг. Крепить шурупами-саморезами или гвоздями. Перед креп-лением в панелях сверлить отверстия диаметром 3мм. При креплении шурупами расстояние от краев плиты составляет 20мм, при креплении гвоздями - 30мм.
6. Уголок пластиковый.
7. Откос дверной.

---

Резка, очистка и обработка фиброцементных плит

Навесные фасадные системы с воздушным зазором включают в себя металлическую или деревянную подконструкцию (каркас), слой теплоизоляции (или без него) и облицовочную плиту.

При работе с плитами запрещается: стаскивать, сдвигать, наносить удар, сбрасывать с любой высоты, ходить по декоративной поверхности.

Дополнительный раскрой продукции с защитно-декоративным покрытием производится при расположении плиты лицевой поверхностью вверх на специализированном распиловочном столе (станке), обеспечивающем геометрическую точность выполнения работ, применяя специальное оборудование с пылеулавливающим устройством, во избежание схватывания фиброцементной пыли с влагой из воздуха и порчи декоративного покрытия. Также обязательна очистка среза плиты воздухом (применяя компрессор) или механическим путем (мягкая щетка, ветошь и т.д.), с последующей обработкой среза гидрофобным материалом.

Распилочный стол (станок) должен находиться в помещении или под навесом, исключающим попадание атмосферных осадков. Резка и сверление проводится только с сухими плитами.

Инструменты для распила плит:

• переносные пилы (ручные пилы) с пылеулавливающим устройством;
• стационарная пила с пылеулавливающим устройством;
• механический лобзик для небольших и изогнутых резов.

Применяются специальные диски для распиловки абразивных материалов:

• с твердосплавными напайками;
• карборундовые диски;
• диски с алмазным напылением переменного сечения.

---

Транспортировка фиброцементных плит

Транспортировка плит на площадку и по площадке производится любым видом транспорта или приспособлением с соблюдением правил перевозок грузов, установленных для данного вида транспорта или приспособления, и требований другой документации, утвержденной в установленном порядке. Грузозахватные устройства должны иметь защитные приспособления, исключающие возможность повреждения продукции. Плиты поставляются в транспортных пакетах. Пакеты формируются из плит заданного размера, с использованием поддонов из древесины, и упаковываются в полиэтиленовую пленку.

При погрузке(разгрузке) строповку пакетов производить под поперечные брусья поддона. Плиты должна быть уложены и закреплены способом, исключающим их смещения.

При транспортировке в а/м транспорте пакеты с плитами устанавливают в кузове автомобиля в один или два ряда по ширине кузова. При погрузке пакетов в два ряда по ширине кузова борта автомобиля должны быть открыты для освобождения стропов. После загрузки автомобиля борта закрыть. От возможного опрокидывания пакеты закреплять проволокой, веревкой или специальными ремнями, зацепив за бортовые крючья или за лонжероны рамы автомобиля.

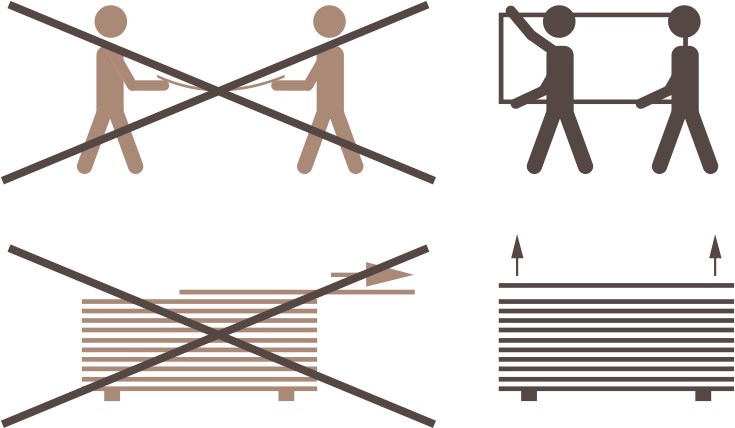

Транспортировку плит вручную следует производить только двумя работниками по одной плите. Плиту при переноске необходимо держать вертикально, не допуская изгибов и провисания. При невозможности переноски в вертикальном положении применять носилки. Переноска двух и более плит вручную, без использования носилок, запрещена.

---

Хранение фиброцементных плит

Хранение плит у потребителя должно осуществляться с соблюдением следующих условий:

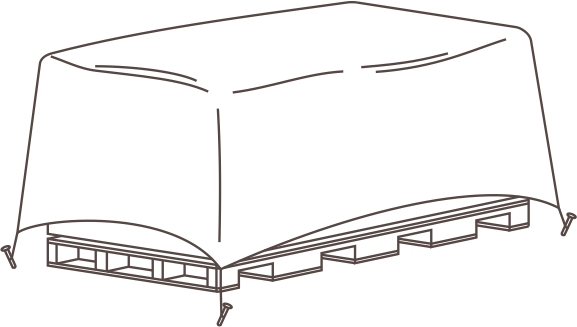

Плиты, сформированные в транспортные пакеты, допускается временно хранить на сухой открытой асфальтированной или бетонированной площадке в течении не более 14 дней только в горизонтальном положении и только в случае сохранности транспортной упаковки. Для гарантии сохранности продукции лучше применить дополнительное водонепроницаемое покрытие – полиэтиленовую пленку. На более длительные сроки продукцию необходимо разместить на закрытой площадке. Закрытая площадка должна гарантировать полную защиту плит от атмосферных осадков (дождь, снег).

При нарушении транспортной упаковки плиты следует хранить в закрытом помещении или под навесом в условиях, предотвращающих их увлажнение, во избежание смерзания изделий и их повреждения.

Для предотвращения повреждения окрашенной поверхности плит при транспортировке и хранении плиты перекладывают друг от друга прокладочным материалом.

При ручной транспортировке плит к месту хранения, необходимо следить за сохранностью прокладочного материала. Прокладочный материал должен полностью исключать контакт окрашенных поверхностей. Транспортные пакеты с плитами без декоративного покрытия при хранении у потребителя могут устанавливаться друг на друга в штабеля. При этом общая высота штабеля из транспортных пакетов не должна превышать 2,5м. Транспортные пакеты из плит с декоративным покрытием при хранении у потребителя запрещается устанавливать друг на друга в штабеля.

В перерывах между работами запрещается оставлять вскрытую пачку на открытой площадке.

При открытии упаковки стопы, каждая плита должна подниматься с осторожностью, чтобы не поцарапать плиту, находящуюся снизу.

Запрещается хранение продукции при прямом контакте со следующими агрессивными веществами: кислоты, щелочи, горючие вещества.
